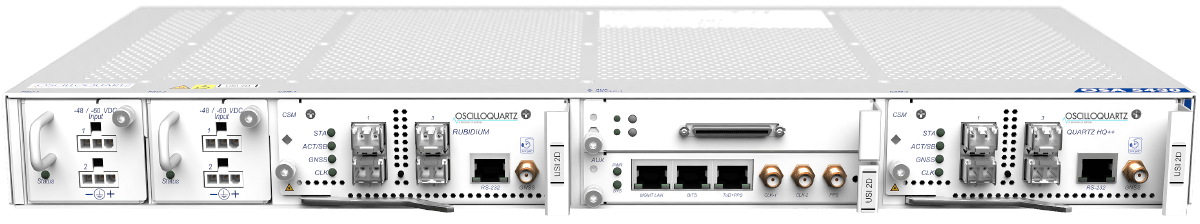

OSA 5430 Series高容量PTP主时钟高品质OCXO、DOCXO和铷钟

NTP功能

• GNSS参考一级时间服务器

• NTPv1,v2,v3和v4支持IPv4和IPv6

• NTP单播/多播/广播

• 对称秘钥和自动秘钥认证

• 时间&日期协议

• NTPpeering

• NTP可选时间标准（UTC/GNSS/Local)

• 硬件时间戳精确到纳秒级别

• 锁定GNSS，NTP对UTC精度优于+/-100ns

• 最多16个NTP服务IP地址

• 同一网口支持NTP和PTP

• PTP到NTP转换

• 每个流最多三个层VLAN（Q-in-Q服务提供商标签）

• 增强的NTP统计信息和客户端列表

• 每个CSM每秒最多8000个事件

• 在GNSS失效时PTP为备份

PTP网络功能

PTP支持：

• —ITU-TG.8265.1频率传送功能（基于IPv4/IPv6的IP单播）

• —ITU-TG.8275.1时间/相位传送功能（全定时域支持-以太网组播）

• —ITU-TG.8275.2时间/相位传送功能（辅助部分域定时支持-IPv4/IPv6）

• —PTP企业功能（混合组播和单播）

• —默认支持IEEE15882008PTP基于IP组播

• —默认支持IEEE15882008基于以太网组播（附件F）

• —PTP电力和公共设施功能:EC/IEEE61850-9-3,

关键点

• 支持一步和两步时钟配置：随着从时钟的增长，性能不会下降

• IEEEC37.238-2011,IEEEC37.238-2017—PTP广播和媒体功能：SMPTEST2059-2,AES67

• 最多16个主/边界时钟IP地址（在同一端口上同时支持IPv4和IPv6)

• 最多16EVCs(IEEE802.1Q客户标签）和每个CSM堆叠的VLANs

• 同时支持多种功能：支持PTP（TAI）和任意（ARB）时间规模

• 所有端口上同时支持的主和从时钟：每个流最多三个层VLAN（Q-in-Q服务提供商标签）

• 增强的PTPGM/BC/从站统计信息，性能监测（15min和24h），阈值越界告警TCA）和SNMP陷阱

• 纳秒级精确硬件时间戳：内部一流时钟恢复算法

• DoS保护采用硬件访问控制列表（ACL）和流量速率限制

• 在PRPIEC62439-3网中作为单或双连接时钟运行

设备支持协议:

• ITU-TG.8261,G.8262,G.8264,G.703,G.781,G.812,G.811

• ITU-TG.8272.1,G.8272,G.8273.2

• ITU-TG.8265.1,G.8275.1,G.8275.2

• IEEE1588v2(PTP),802.1Q(VLAN),802.1ad,802.1p(优先级),802.3ae(10G)

• RFC2863(IF-MIB),RFC2865(RADIUS),RFC2819(RMON),RFC2460(IPv6)

• RFC1059(NTPv1),RFC1119(NTPv2),RFC1305(NTPv3),RFC5905(SNTPv4),RFC868(TIME),RFC867(DAYTIME),RFC1321(autokey)

系统

• 系统概念：

• 高品质OCXO、DOCXO和铷钟

• 最多8x1/10GbE(基本单元）+4x1/10GbE(线卡)

• 最多2048个单播从钟热插拔冗余时钟、GNSS和PSU

• 运行模式：

• ePRTC,PRTCAandPRTCB

• IEEE1588PTP主时钟、边界时钟、从时钟/探测NTP服务

• PRC/SSU(Sync-E和BITS/CC）

• GPS接收机:

• 嵌入式L1多卫星接收机可选多波段，多卫星接收机，提高精度北斗/GPS/GLONASS/GALILEO/SBAS/QZSS

功能

• PTP功能：

  • --默认配置基于以太网和IP多播电信功能G.8265.1,G.8275.1和G.8275.2

  • --企业混合功能/电力功能基于硬件的数据包处理

• NTP服务:

  • --大容量一级时间服务器硬件时间戳同时支持NTP/PTP/Sync-E/SSUNTP身份验证PTP到NTP转换

• 多波段GNSS接收卡:

• 冗余，热插拔，GNSS接收机和天线输入（带2张卡）为ePRTC和PRTC-B提供更高的精度

• 多波段、多卫星系统184通道GNSS接收机

• GPS(L1C/AL2C),北斗(B1l,B2l),Galileo(E1B/CE5b),GLONASS(L1OF,L2OF),QZSS(L1C/AL2C),SBAS(L1C/A:WAAS,EGNOS,MSAS,GAGAN)

• 四并行GNSS卫星系统星位图和GNSS状态可配置信噪比，高程和定位精度因子

• 用户可配置的天线电缆延迟补偿

• 支持固定定位-单卫星模式

• 干扰和欺骗检测

• 高级欺骗、接口检测和缓解

• 天线电压+5VDC：天线连接器SMA-F（50欧姆）
